小型ラジコンヘリコプター試作室：設計、部品作り、組立、飛行まで

****第150****

　2015年5月24日（日）

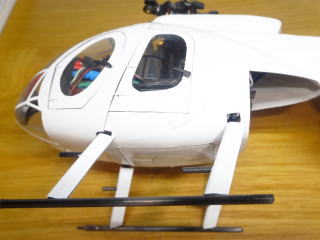

スケールモデル2号機

ユニークなフォルムに愛着が湧く。スケール機にしてみたい人気の機体でもある。
メインローターブレードの枚数が5枚というのも作ってみたい理由。
実機感を出せるか楽しみでもある。

MD500E：エアロパートナーズ社のフォトギャラリーからお借りしました。

	使用予定部品	（※：Walkera社）
	受信機	RX2620V（※）
	メインモーター（ブラシレス）	HP05S
	テールモーター（ブラシレス）	AP03
	リニアサーボ	1.3g、１セル専用HK1300（中国製）
	スピードコントローラー（メイン）	XP-7A
	スピードコントローラー（テール）	WK-WST-10A-L6（※）
	ギア	ﾒｲﾝ：136Tor70T、ﾋﾟﾆｵﾝ：16Tor10T

目標

①ローター部の実機感を出す。
②エアーフレームの作製に真空（吸引）成型を使ってみる。　　

13　エアーフレーム作製

	13.9　外観仕上げ準備（続き）

1）電池格納部: 機体の底部を蓋にし、スケール感を出すようにした。

2）テールモーターと側板の接触対策: モーターより0.5mm外に当て板を設け、側板が歪んだ時に直接モーターに接触しない様にした。

3）テールブームの芯出し: 円盤を入れ、保持を安定させた。

電池格納部

電池窓の開口部		開口部補強枠（ｔ0.2のカーボン板2枚で型に倣って湾曲）		湾曲枠の貼り付け	窓部蓋として切り出し

受け側の補強枠		補強された開口部と蓋	電池装着イメージ
側板との干渉対策				テールブームの芯出し

側板とモーターの隙間僅少		モーターより若干大きめの当て板		円盤	ブームに嵌め込み

	13.9　外観仕上げ準備（続き）

次回（第151）に続く: 機体フレームに組みつけ。
