| **** 第334**** |
2019年1月1日（日） |
| スケールモデル4号機 |
|
|
|
| Kaman K-MAX を作るK s=1/67 |
◆交差反転ローターはどんなことが起こるのか
◆テールローター無しで機体の回転制御を上手くできるか。 |
 |
使用予定部品（案）と重さ |
ｇ |
| 受信機 |
RX2636H-D（※1） |
5.2 |
| メインモーター |
HP05S |
5.8 |
| (ＨＰ08Ｓ：予備） |
|
| サーボ |
WK02（4個） |
10 |
| スピードコントローラー |
XP-7A |
4.9 |
| ギア |
検討 |
|
| flickr.comより借用 |
（※1：Walkera） |
25.9 |
|
 |
| 目標 |
|
①交差反転ローター実現。
②ラダー制御機構の実現。 |
|
|
- （3）サーボ組み込み
- （i）サーボ調整
- ニ）揚力測定 （続き）
- ブレードの取り付け角度を5度（下写真）にして揚力を測定した（下動画）。
- 揚力は45ｇ程度（電流3A程度）しか得られていない。
- 第297にて確認した最大揚力80ｇ（迎え角度10度、送信機スティック目盛り2、電流3.5A程度）に近づけるための対策を次回までに検討する。
-

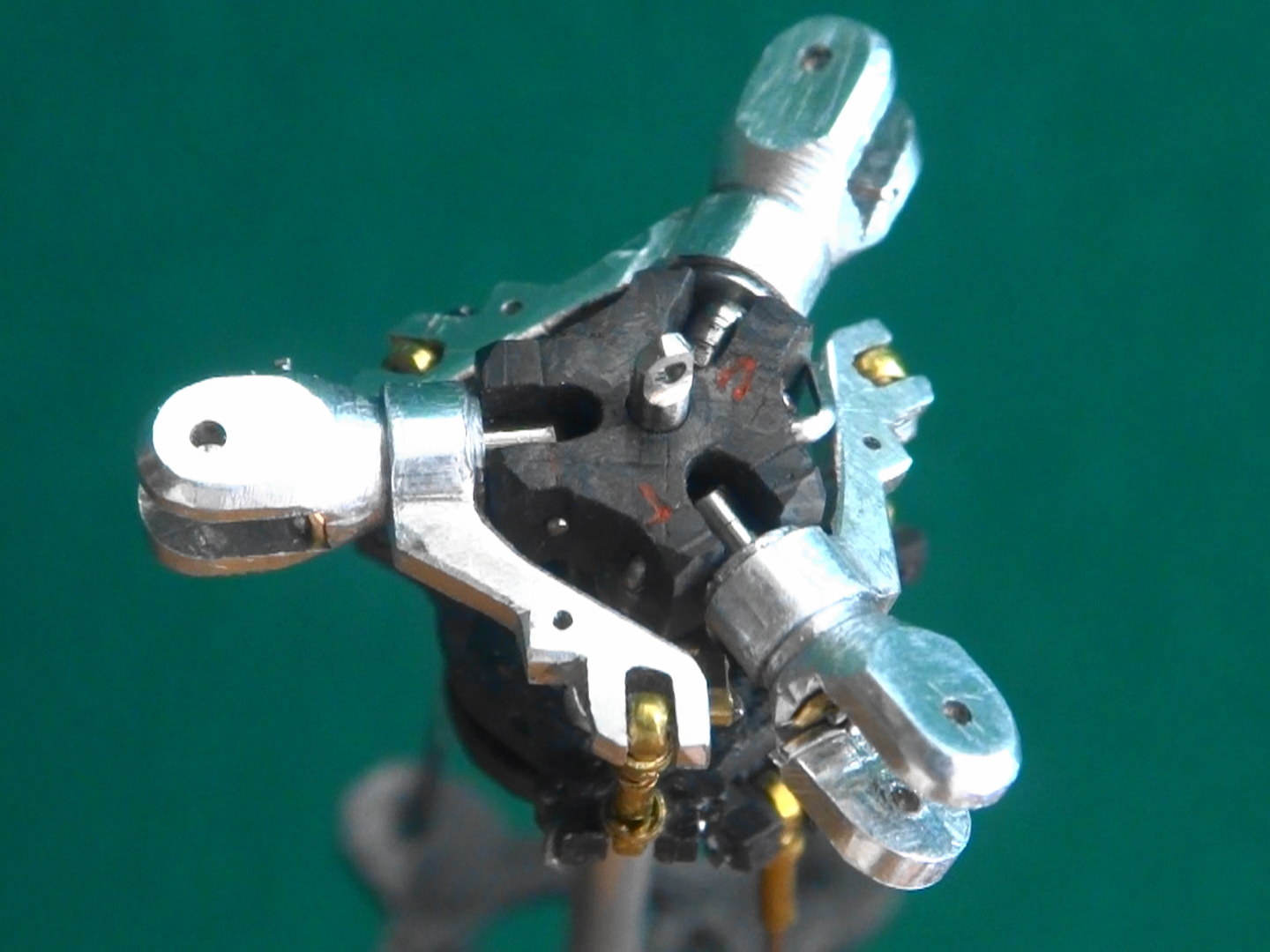

- 尚、ピッチリンクロッドを作り直した。
- 組付け中のボールへの食いつき力（バネ力）が強くなるように期待して、すり割りを当初より短くした（下写真）。
-
 |
| 揚力測定（1） |
|
|
| ニ）揚力測定（迎え角度とリンクロッド）し |
 |
 |
|
|
|
| ブレードの取り付け迎え角度5度 |
リンクロッドを右の物に作り直した（すり割りを短くした） |
|
|
|
|
