  ****第145**** 　2015年4月19日（日）

スケールモデル2号機
スケールモデル 　　　　　　MD500Eを作る

ユニークなフォルムに愛着が湧く。スケール機にしてみたい人気の機体でもある。
メインローターブレードの枚数が5枚というのも作ってみたい理由。
実機感を出せるか楽しみでもある。
へりMD500E：エアロパートナーズ社のフォトギャラリーからお借りしました。
         使用予定部品 （※：Walkera社）
受信機 RX2620V（※）
メインモーター（ブラシレス）   HP05S
テールモーター（ブラシレス）   AP03
リニアサーボ  1.3g、１セル専用HK1300（中国製）
スピードコントローラー（メイン）  XP-7A
スピードコントローラー（テール）  WK-WST-10A-L6（※）
ギア  ﾒｲﾝ：136Tor70T、ﾋﾟﾆｵﾝ：16Tor10T
部品
目標         ①ローター部の実機感を出す。
②エアーフレームの作製に真空（吸引）成型を使ってみる。　　


  13　エアーフレーム作製

  13.7　ランディングスキッド組付け


1）スキッド組立
スキッドはショックアブソーバ（バネ）付きで試行してきたが、カーボン板の足（ｔ1.0ｘ2）のバネ性で衝撃を吸収させることにした。
スキッドの取り付けは、機体完成状態でも着脱可能にした。
2）足（フット）カバー試作
PETフィルムを熱成形した。カラーリングはラミネートフィルムによった。

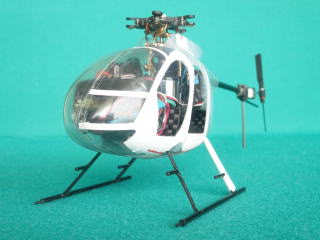

p1

p1

スキッド組立
p2 p3 p4 p5 p6
フット部：t1カーボン 上：フット（ｔ1ｘ2）
下：スキッドチューブ（φ2カーボンパイプ）		 フットは簡単に抜けない様にシックリした差込み  スキッド組立て
フットカバーと機体への組み込み
p7 p8 p9 p10 p11
カバー熱成形：φ１.5を芯金にｔ0.2PETフィルム半巻き カバーに切り出し 被せ確認 フィルム貼り付け
p12 p13
フットに被せ込み 機体組み込み確認


  13.8　テール組立



次回（第146）に続く
テールブーム組付け、テールスタビライザーの作製。
