| ****第164**** |
2015年8月30日（日） |
| スケールモデル3号機 |
|
|
|
| Schweizer S-300Cを作る |
◆メインローターブレード3枚機を作ってみたい。
◆ トラス構造で剛性を持つスケール機を実現したい。 |
 |
使用予定部品（案）と重さ |
ｇ |
| 受信機 |
RX2636H-D（※1） |
5.2 |
| メインモーター |
HP03S |
3.2 |
| HP05S（5.8ｇ） (予備） |
|
| サーボ |
ｋｓ-20（※2）（3個） |
4.0 |
| HCP100（※3） |
2.3 |
| スピードコントローラー |
XP-7A 4.9ｇ |
4.9 |
| ギア |
検討 |
|
| wikipediaより借用 |
（※1：Walkera）、（※2：Kyosｈo）、（※3：HiSKY） |
19.6 |
|
 |
| 目標 |
|
①揚力/重量の比を前スケール機より大きくする。
②トラス構造のスケール感を出す。 |
|
|
- 前回の試作でローターヘッドに目処をつけた。今回はハブにブレード軸の組付け確認までを行った。
-
 |

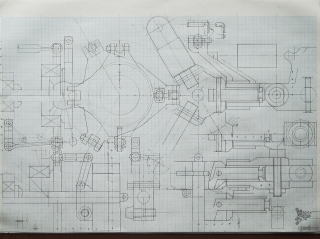

| ハブ組立確認 |
|
 |
| ハブ組立（前回からの続き） |
 |
 |
 |
 |
 |
| ブレード軸の水平ストッパー部成形 |
連結穴明け（φ0.6） |
連結軸（φ0.6）L型薄削り |
連結確認 |
 |
 |
 |
 |
 |
| Cリング溝位置ケガキ |
溝付けミニルーター（対向回転研削） |
溝研削 |
切り取り（途中） |
切り取り、端面仕上げ |
 |
 |
 |
 |
 |
| ハブへの組み込み確認 |
スリーブ作製：アルミ材、下穴φ1.5。マンドレルに装着し、外形研削、磨き |
完成スリーブ：φ2ｘφ1.5ｘL4.3 |
スリーブ装着確認 |
 |
 |
 |
 |
|
| Cリング作製：susφ0.6を成形：内径0.8、外径1.8、t0.3、 |
Cリング装着確認：スリーブはブレードグリップ内に固着され、Cリングはブレードグリップの抜け止めになる |
|
- 次回（165）に続く
- ブレードグリップ、ピッチアームを作る。
|
|
