| ****第177**** |
2015年11月29日（日） |
| スケールモデル3号機 |
|
|
|
| Schweizer S-300Cを作る s=1/37 |
◆メインローターブレード3枚機を作ってみたい。
◆ トラス構造で剛性を持つスケール機を実現したい。 |
 |
使用予定部品（案）と重さ |
ｇ |
| 受信機 |
RX2636H-D（※1） |
5.2 |
| メインモーター |
HP03S |
3.2 |
| HP05S（5.8ｇ） (予備） |
|
| サーボ |
ｋｓ-20（※2）（3個） |
4.0 |
| HCP100（※3） |
2.3 |
| スピードコントローラー |
XP-7A 4.9ｇ |
4.9 |
| ギア |
検討 |
|
| wikipediaより借用 |
（※1：Walkera）、（※2：Kyosｈo）、（※3：HiSKY） |
19.6 |
|
 |
| 目標 |
|
①揚力/重量の比を前スケール機より大きくする。
②トラス構造のスケール感を出す。 |
|
|
- （1）着陸装置組立（前回よりの続き）
- ダンパーは800ｇを吸収できる（下動画参照）。ステーの長さ調整で脚を若干斜め立ちにした。
- （2）テール組み込み準備
- 着陸装置にメイン駆動系を搭載し、ブーム下に位置調整用の板を接着継ぎ足した（後で取り外す）。
- （3）ブーム端
- ステー固定管を取り付けできるようにした。
- （4）ステー試作
- ステーはカーボン材を使う。
- （5）軸継手
- モーター軸φ1.5とテール駆動軸φ1の継手はアルミパイプにした。
 |

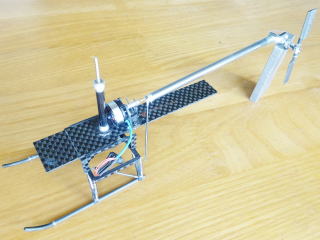

| テールユニットを仮置き |
|
 |
| （1）着陸装置組立（前回よりの続き） |
 |
 |
 |
 |
 |
| 着陸装置 |
反力800ｇ以上 |
ダンパー |
ステー（スキッド側） |
ステー（フレーム側） |
| （2）テール組み込み準備 |
 |
 |
続く |
|
|
| ベース組立の取り付け足接着（カーボンｔ1） |
ベースを着陸装置に搭載（接着） |
|
|
|
| （3）ブーム端（ステー固定管） |
 |
 |
 |
 |
|
| アルミパイプ（φ5ｘφ4） |
パイプ部をブーム径に合わせて縮径（φ4.6） |
ステー取り付け穴（φ0.6） |
ブーム端に装着確認 |
|
| （4）ステー試作 |
 |
 |
 |
|
|
| アルミ棒にφ0.8穴あけ、その後外形をφ1に研削 |
パイプにをカーボン（φ1）を挿入（先端φ0.8に削り）接着。
φ0.6の取り付け穴あけ |
固定管に装着確認 |
|
|
| （5）軸継手 |
 |
 |
 |
|
|
アルミ棒にモーター軸φ1.5（左）、テール駆動軸φ1（右）穴あけ。
軸の平取り部に回転伝動用φ0.6ピン穴明け |
仮装着
中央のピンは軸先端止め |
|
|
- 次回（178）に続く
- テールユニット組み込み続き。
|
|
