****第214****
2016年8月21日(日)
スケールモデル3号機
Schweizer S-300Cを作る
s=1/37
◆
メインローターブレード3枚機を作ってみたい。
◆
トラス構造で剛性を持つスケール機を実現したい。
使用予定部品(案)と重さ
g
受信機
RX2636H-D(※1)
5.2
メインモーター
HP03S
3.2
HP05S(5.8g) (予備)
サーボ
ks-20(※2)(3個)
4.0
HCP100(※3)
2.3
スピードコントローラー
XP-7A 4.9g
4.9
ギア
検討
wikipediaより借用
(※1:Walkera)、(※2:Kyosho)、(※3:HiSKY)
19.6
目標
①揚力/重量の比を
前スケール機
より大きくする。
②トラス構造のスケール感を出す。
5. 機体組立
5.10 ラダー調整(続き)
(24)
ラダーサーボを元の位置に戻す(続き)
前回、プッシュプルロッドをモーターの横を直線で通ようにした。しかし、サーボのスペースが確保出来ない。今回、サーボの駆動部と、制御部(基板)を分離し、駆動部のみを元の位置に組み込んだ。下写真(1)
(25)
テール・スワッシュプレートの遊び(ガタ)を無くす(続き)
ピッチ駆動系が軸方向に
遊び
があった。ハウジングを作り直し、ガタ無く精緻に組み立ててた。
下写真(2)

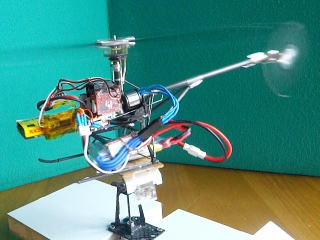

(26)ベンチテスト
下の動画
に見るように、ラダーの制動が効いてる。
前回行った、
サーボをテールブームに移設して直近でベルクランクに接続した時
と同様の動き(制動)になった。
プッシュプルロッドは曲げ加工して3本を連結しているが、周囲と接触して動きが阻害されているようには思えない。
(1)ラダーサーボ
を元の
位置に戻す
駆動部と制御部を分離
サーボ取り付け部の開放
駆動部取り付けスペース確認
サーボ駆動部と取り付け用ブラケット(カーボンt0.8)
分離してケーブル接続
プッシュプルロッド
プッシュプルロッド組込み(接着剤にて連結)
(2)ピッチコントロール組立のハウジング作り直し
ハウジング溝の摩滅による広がり
ハウジングを作り直し、精緻に組み立てて軸方向のガタ無くした
5.10
ラダー調整(続き)
次回(
215
)に続く
受信機、ラダーサーボ基板を所定の位置に収容、飛行試験の準備。
