****第231****
2016年12月18日(日)
スケールモデル3号機
Schweizer S-300Cを作る
s=1/37
◆
メインローターブレード3枚機を作ってみたい。
◆
トラス構造で剛性を持つスケール機を実現したい。
使用予定部品(案)と重さ
g
受信機
RX2636H-D(※1)
5.2
メインモーター
HP03S
3.2
HP05S(5.8g) (予備)
サーボ
ks-20(※2)(3個)
4.0
HCP100(※3)
2.3
スピードコントローラー
XP-7A 4.9g
4.9
ギア
検討
wikipediaより借用
(※1:Walkera)、(※2:Kyosho)、(※3:HiSKY)
19.6
目標
①揚力/重量の比を
前スケール機
より大きくする。
②トラス構造のスケール感を出す。
5. 機体組立
5.12
外装作製
(10)キャノピー他

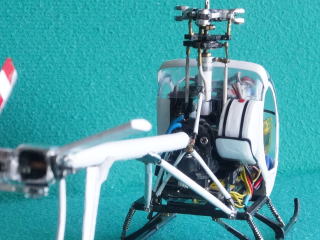

①キャノピー
スラット取り付け。
②タンク、ファイヤーウォール
タンクを真空成形でファイヤーウォールはドライヤー加熱で成形した。
タンクとスラット
http://www.airfliteok.com/parts-ordering/catalogs/より
①スラット
塩ビ板:t0.5
②タンク、ファイヤーウォール
真空成形木型
真空成形
、t0.2
フィルム貼り
繋ぎ合せ
給油口、バンド
熱成形(ドライヤー) 、t0.2
切り出し、フィルム貼り、縁取り
タンクに組み合わせ
5.12
外装作製
次回(
232
)に続く
機体各部仕上げ。
