**** 第247 ****
2017年4月16日(日)
スケールモデル3号機
Schweizer S-300Cを作る
s=1/37
◆
メインローターブレード3枚機を作ってみたい。
◆
トラス構造で剛性を持つスケール機を実現したい。
使用予定部品(案)と重さ
g
受信機
RX2636H-D(※1)
5.2
メインモーター
HP03S
3.2
HP05S(5.8g) (予備)
サーボ
ks-20(※2)(3個)
4.0
HCP100(※3)
2.3
スピードコントローラー
XP-7A 4.9g
4.9
ギア
検討
wikipediaより借用
(※1:Walkera)、(※2:Kyosho)、(※3:HiSKY)
19.6
目標
①揚力/重量の比を
前スケール機
より大きくする。
②トラス構造のスケール感を出す。
6. 飛行調整
6.1
飛行調整
(3)モーター
の出力比較(続き)
ワンウエイクラッチを組み込む。
(脱調して回転が止まった時に吊るした重りの引っ張りで逆転しないように其の位置で確実に止まらせる)
ワンウエイクラッチでの脱調逆転止め
http://www.airfliteok.com/parts-ordering/catalogs/より

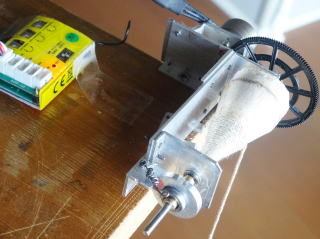

ワンウエイクラッチの組み込み
部品:軸(外径φ3.92)、クラッチ(FC・FCL FC-4K:NSK)、ハウジング
軸のピン留め
クラッチ組み込み
組立(回転止めと抜け止めコイルバネ)
6.1
飛行調整
<
前回に戻る
>
次回(
248
)に続く
脱調負荷の測定、比較。
