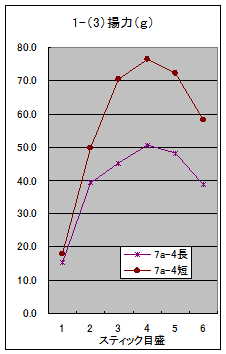

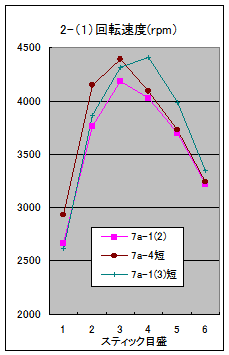

**** 第263 **** 　2017年8月6日（日）  スケールモデル3号機       Schweizer　S-300Cを作る s=1/37 ◆メインローターブレード3枚機を作ってみたい。  ◆ トラス構造で剛性を持つスケール機を実現したい。 使用予定部品（案）と重さ ｇ 受信機 RX2636H-D（※1） 5.2 メインモーター   HP03S　 3.2 HP05S（5.8ｇ） (予備） サーボ ｋｓ-20（※2）（3個） 4.0 HCP100（※3）  2.3 スピードコントローラー  XP-7A　4.9ｇ 4.9 ギア  検討    wikipediaより借用 （※1：Walkera）、（※2：Kyosｈo）、（※3：HiSKY） 19.6 目標   ①揚力/重量の比を前スケール機より大きくする。 ②トラス構造のスケール感を出す。　　   6.　飛行調整 6.1　飛行調整   （6）テール 振れ対策（続き） ◆ラダー評価（ベンチテスト）（その7） 　ステータコイルを巻き直したモーター（前回）の出力（回転速度、消費電流、揚力）を測定した。 　スピードコントローラ（以下スピコン）のリード線長さの違いによる出力を比較した。 　★同じスピコンでリード線の長さと太さを変えた場合（下写真） 　下グラフ出力測定結果を下のグラフ1-（1）～（3）に示す。 　リード線が短い(7a-4短）方が揚力が最大で1.5倍になった。 　★リード線を短くしたスピコンでの出力 　下グラフ出力測定結果を下のグラフ2-（1）～（3）に示す。 　揚力最大値で70ｇ以上となった。 <結果> 　リード線を短くすることで揚力を向上出来た。 <次回＞ 　ベンチテストと飛行確認で状況を見る。 出力測定系 スピコンのリード線長さと出力 ステータコイル巻き直し 購入のまま(7a-4長） スピコンのリード線太く、短く改造(7a-4短） 組込み用（7a-1（3）短）  7a-1（3）短の組込み         図1　同じスピコンでリード線の長さを変えた場合の出力（電源電圧：4.2ｖ） ・・・（値は下表による） 図2　リード線を短くしたスピコンの出力（電源電圧：4.2ｖ） ・・・（値は下表による） 測定項目 試料 送信機のスティック回転位置（目盛） （スピコン） 1 2 3 4 5 6 回転数 7a-1(2) 2670 3760 4180 4020 3700 3220 7a-4長 2810 3670 3670 3440 3100 2710 （ｒｐｍ） 7a-4短 2933 4150 4390 4090 3730 3240 7a-1(3)短 2620 3870 4310 4403 3990 3340 電流値 7a-1(2) 1.13 2.10 2.67 3.04 3.27 3.17 7a-4長 1.22 2.19 2.32 2.35 2.64 2.23 （A) 7a-4短 1.32 2.37 3.08 3.29 3.33 3.12 7a-1(3)短 1.09 2.12 2.74 3.09 3.61 3.40 揚力 7a-1(2) 15.3 45.7 62.7 72.0 70.7 58.0 7a-4長 15.3 39.3 45.3 50.7 48.3 38.7 （ｇ) 7a-4短 18.0 49.7 70.3 76.3 72.3 58.0 7a-1(3)短 15.7 45.3 63.7 76.7 80.0 60.3 7a-1(2) ：当初（前回まで使用）のスピコン 7a-4長 ：購入のまま 7a-4短 ：7a-4のリード線を短く改造 7a-1(3)短 ：7a-1(2)のリード線を若干短く、太くした 注：表内値は3回繰り返しの平均値（元のデータ） 6.1　飛行調整  　＜前回に戻る＞ 次回（264）に続く ベンチテストと飛行確認。
